列管式冷凝器

全國統一訂購熱線：0510-85189090

列管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。

列管式冷凝器

列管冷凝器的分類

（1）固定管板式換熱器：結構簡單、緊湊、能承受較高的壓力，造價低，管程清洗方便，管子損壞時易于堵塞或更換

（2）浮頭式換熱器：管內和管間易于清洗，不會產生熱應力；

（3）U形管換熱器：只有一塊管板，管束由多根U形管束組成，管的兩端固定在同一塊管板上，管子可以自由伸縮。當殼體與U形換熱器有溫差時，不會產生熱應力。

（4）滑動管板式換熱器：結構簡單，造價低廉，必要時可在管箱增設隔板，強化傳熱。

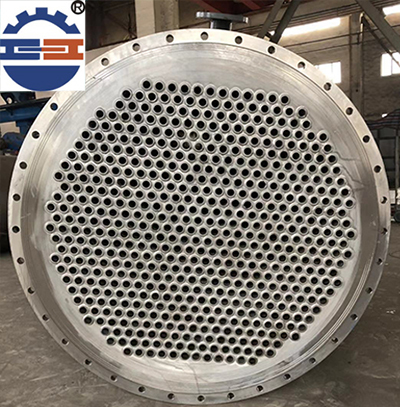

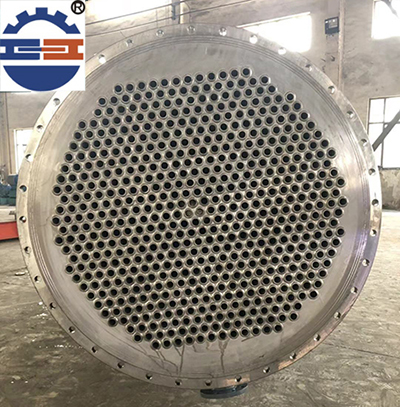

列管冷凝器細節圖展示：

列管冷凝器細節圖列管式冷凝器

列管冷凝器參數

列管式冷凝器廠家介紹：華邦是一家專業生產不銹鋼反應釜、螺旋板換熱器、列管冷凝器及刮板蒸發器的專業生產廠家，地處風景秀麗的太湖之濱--無錫南郊，鐵路、高速公路、機場近在咫尺，交通方便，是生物、化工、松香樹脂、制藥設備的專業制造工廠。公司技術力量雄厚，生產設備齊全，生產工藝先進，檢測手段完善，質量上乘。
